Vivado使用入门（二）新建或添加设计输入文件

由 judy 提交于

文章来源：FPGA入门到精通

本文将详细介绍Vivado软件的使用方法，帮助初学者快速掌握AMD FPGA开发。

本文将从Vivado的设计输入进行介绍，包括常用的方法、基本操作以及各种小技巧。

一、使用vivado新建或添加文件

1、打开添加或新建文件界面

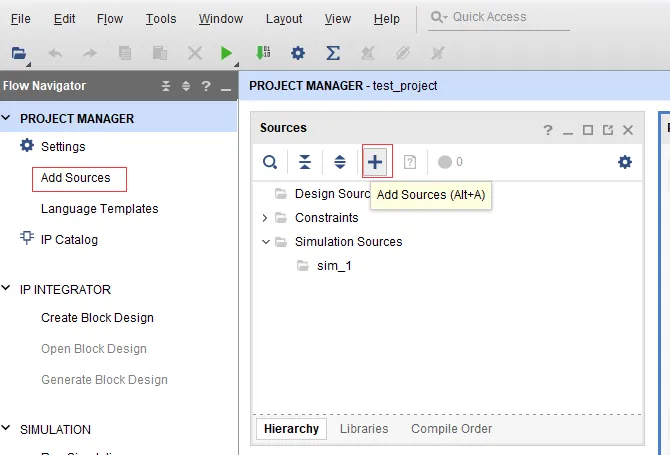

点击左侧导航栏【Flow Navigator】下的【Project Manager】->【AddSources】或Sources中的“+”或快捷键“ALT+A”，打开设计输入添加界面。

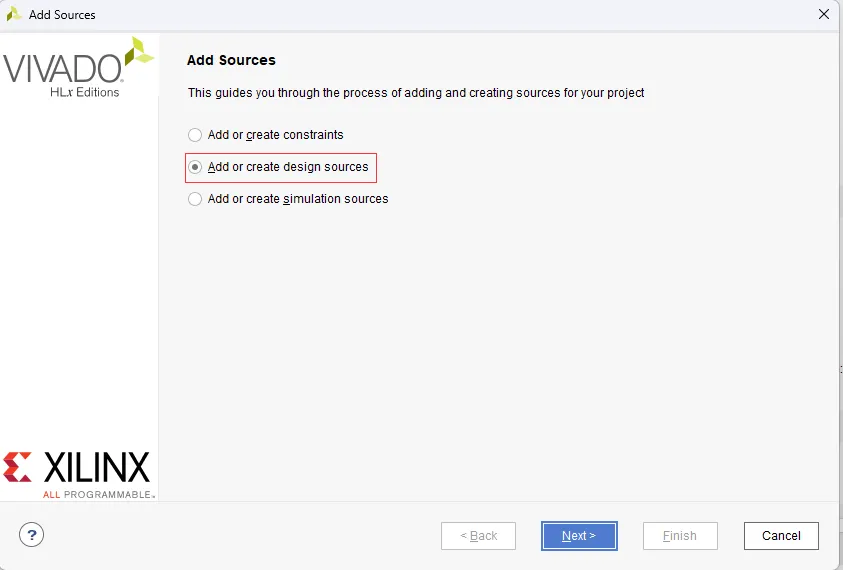

如果是添加RTL源代码文件，则选择“add or create design sources”。

如果是添加约束文件，则选择“add or create cconstraints”。
如果是添加仿真文件，则选择“add or create simulation sources”。
这里以添加RTL源代码文件为示例，点击next。

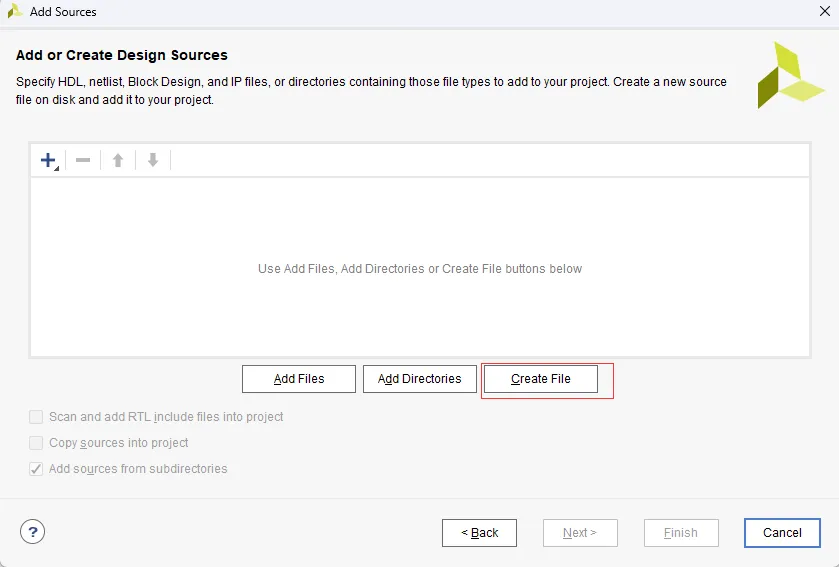

2、新建或添加文件

如果有文件添加，则点击【Add Files】。
如果需要将整个文件夹添加，则点击【Add Directions】。
如果创建新文件，则点击【Create File】。


3、文件名称设置以及输入输出接口

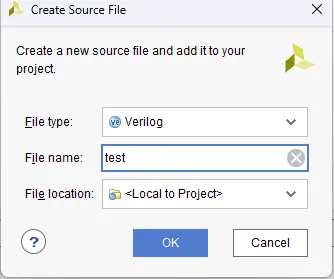

输入源文件名称，这里输入“test”，默认选择“verilog”语言类型，点击OK。

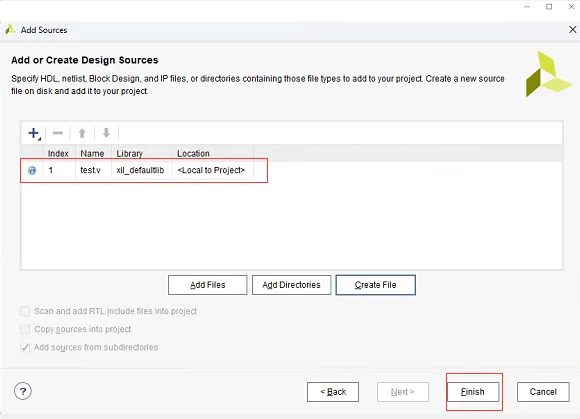

创建的源文件，会出现在文件列表中，点击Finish。

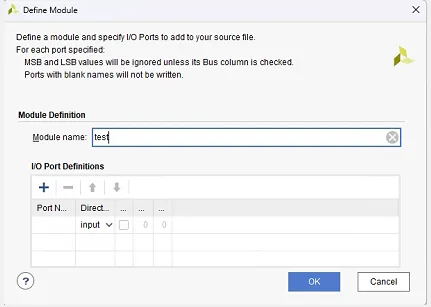

弹出模块定义界面，可以添加输入输出接口，这里我们不添加，后续在代码中手动写，点击OK。


弹出提示，点击OK即可。


4、完成新建或添加RTL文件

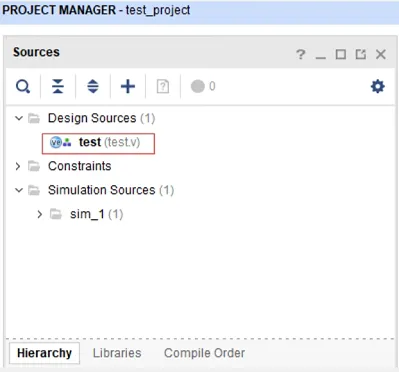

创建的文件会出现在Source窗口的Design Files中。

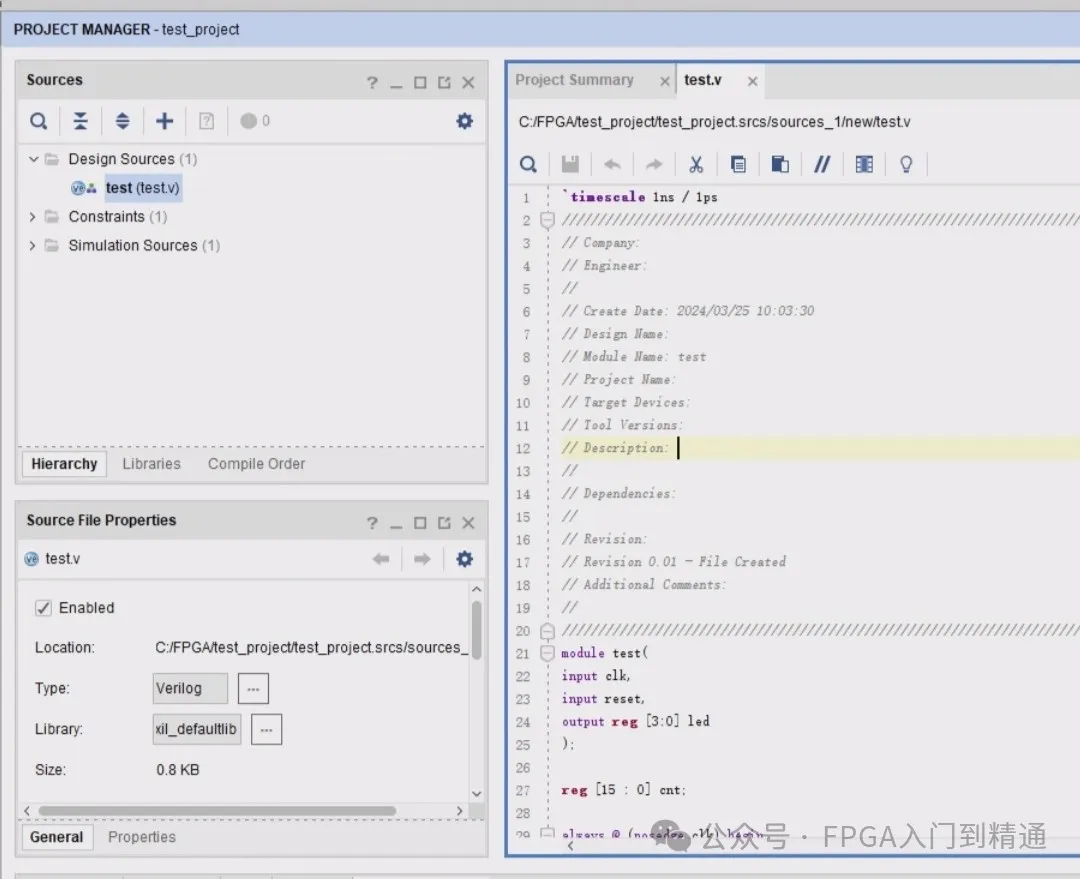

5、写入代码：流水灯代码

双击这个新建文件，打开编辑界面，输入代码。


二、使用第三方编辑器

1、使用第三方编辑器创建文件
实际上vivado自带编辑器的使用效果一般，大家都喜欢用第三方编辑器写代码，比如visual studio code、notepad等等，有更多丰富插件，写代码体验也更好。
写RTL代码或约束文件时，一般不会创建空白文件，都会把已有的RTL文件复制一份，在这个新的RTL文件基础上编写修改或编写代码。
FPGA终于可以愉快地写代码了！Vivado和Visual Studio Code黄金搭档
2、在vivado中添加上一步新建的文件。
参考vivado中添加文件的步骤即可。
三、小技巧
1、vivado中添加文件位置错误，比如源代码文件添加到仿真文件栏中，这时候怎么处理？
方法1：删除源代码文件，重新添加。
方法2：鼠标右击该文件，如果文件是在【Design Sources】栏下，将会有【move to Simultion Sources】，单击这个选项可将文件移动到【Simultion Sources】；
如果文件是在【Simultion Sources】栏下，将会有【move to Design Sources】，单击这个选项可将文件移动到【Design Sources】；
2、如何实现在vivado中，双击文件，自动使用第三方编辑器打开？
这需要将vivado设置成关联第三方编辑器，具体步骤可参考这篇文章：
Vivado关联第三方编辑器的方法
