千呼万唤始出来,适配RTOS的它来了,是芯片与GUI的完美结合:一秒开机,高清显示,如手机般流畅丝滑的体验,同时极具性价比的BOM成本。

这是致远微电子的图形显示芯片ZMP110X与AWTK的又一次完美结合,立功科技的工程师团队基于ZMP110X适配RT-Thread之后,给用户带来了可以秒开机的极具性价比的高清显示解决方案。 相关情况如下:

芯片简介

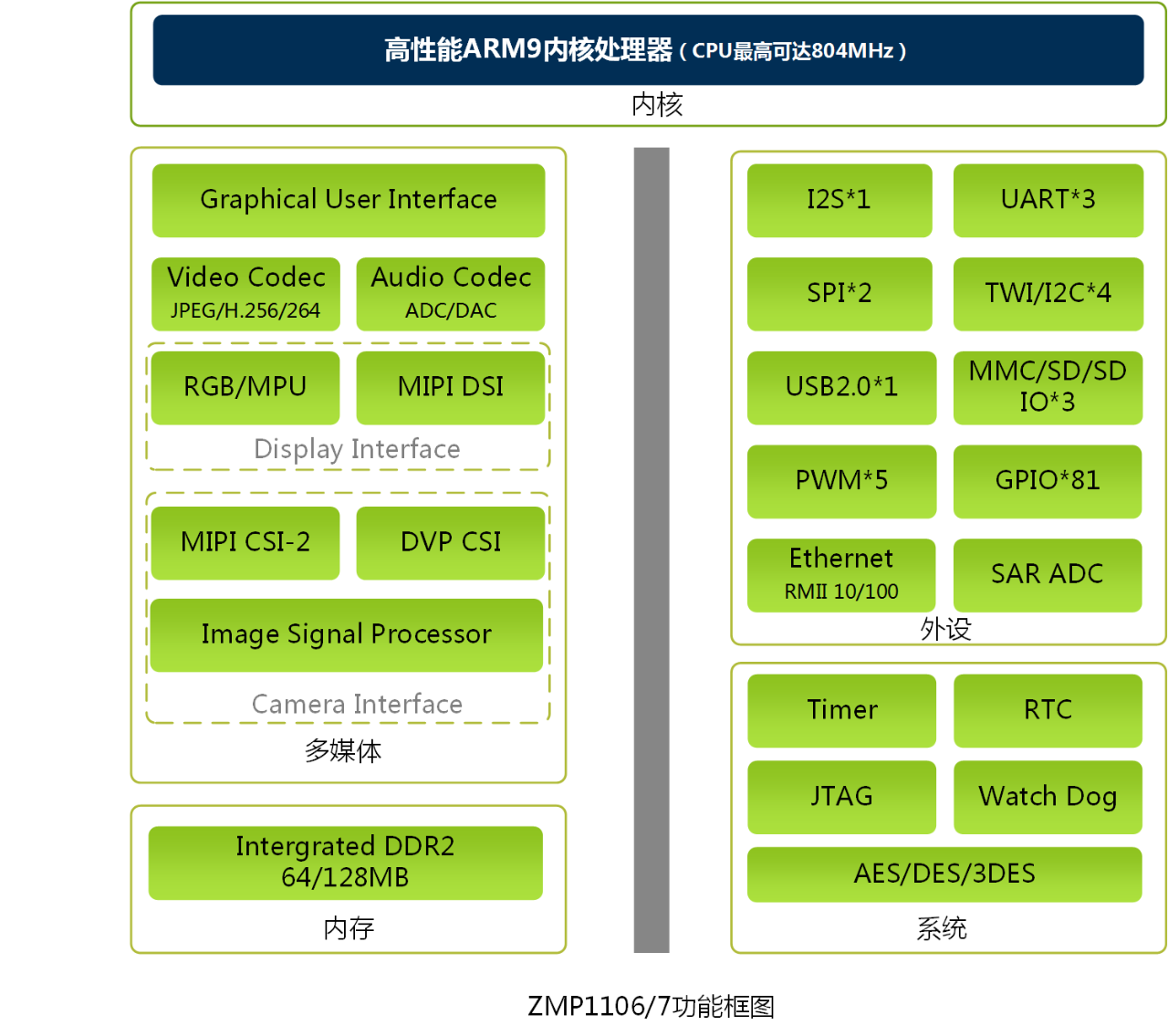

ZMP110XP144C是致远微电子推出一颗内置DDR的高性价比显示芯片,其特点如下:

  • 采用Arm926EJ-S内核,CPU主频最大804MHz;

  • 内存管理单元(MMU),内置64MB/128MB的DDR2 SDRAM;

  • 支持24位RGB LCD和4 Lane MIPI LCD,分辨率最大支持1280*800;

  • 内置音频编解码驱动,可直接驱动耳机或麦克风;

  • 内置图像处理器,视频编码预处理器,视频编解码器;

  • 支持USB2.0/MMC/SD/SDIO/RMII等接口。

可以看出,804M的主频,64M/128M的内置RAM,RGB888/4lane的MIPI显示接口,会给嵌入式HMI应用领域,带来更多可能。

极具性价比的BOM成本

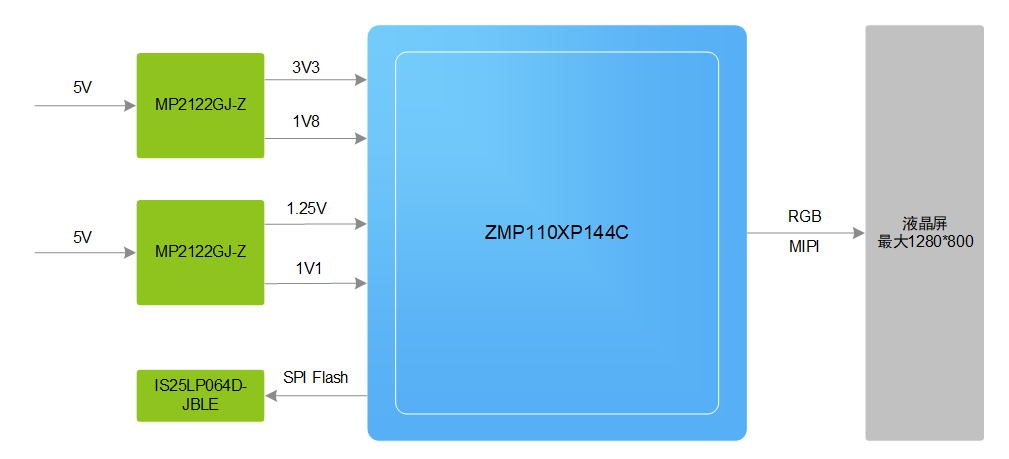

最小工作框图

芯片内置DDR,程序固件烧录在片外SPI Flash中,芯片供电由2颗DC/DC完成。同时LQFP144的封装,更易于生产调试。

另外,芯片接口资源丰富,提供以太网/USB/UART/IIC/SPI/SDIO 等多种通讯接口供用户使用扩展。

参考设计资料

立功科技提供丰富的参考设计资料,其中软件SDK有Linux和RTOS两种,满足不同客户的使用需求。

软件设计资料:

01. 使用文档

  • 产品用户手册-V6.1.XX烧录工具使用说明.pdf

  • 产品用户手册-ZMP1107用户开发手册.pdf

  • 产品用户手册-ZMP110X板级系统适配指南.pdf

02. 系统源码03. 平台相关源码与库04. 平台相关工具05. 系统固件硬件设计资料:

  • 01. 数据手册

  • 02. 硬件使用指南

  • 03. 元件库和封装库

  • 04. 开发套件参考原理图

应用领域

广泛应用于工业与医疗设备的显示控制,智能家居、嵌入式产品的HMI显示。


来源:立功科技
