必看！基于ARM+FPGA SoC国产平台的B码对时，破解电力授时难题

由 judy 提交于周三, 22 一月 2025 - 11:09

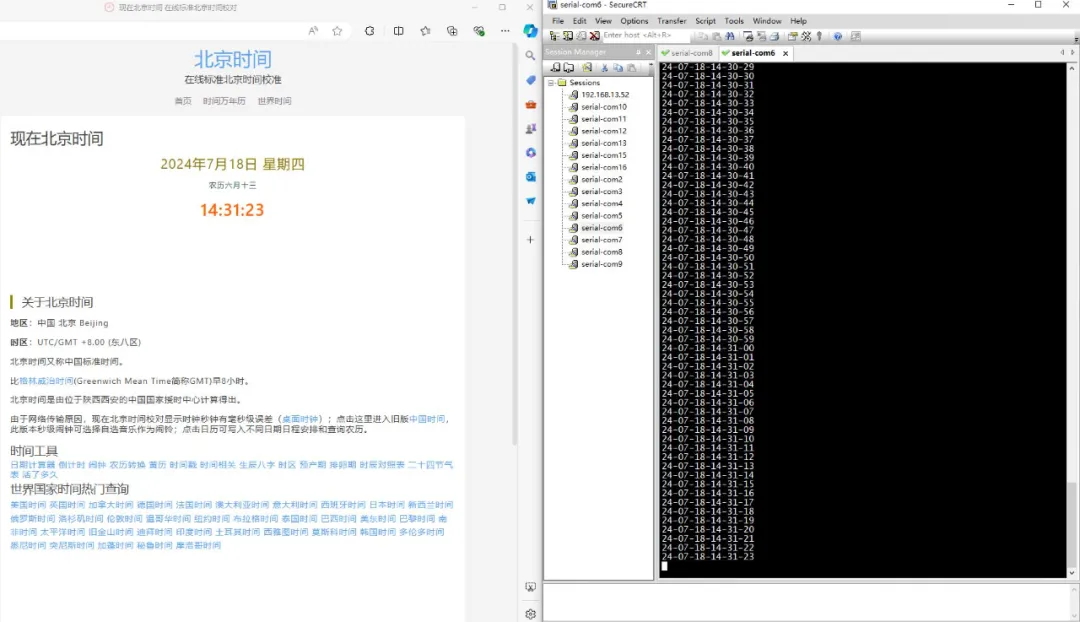

在电力等众多对时间精度要求极高的领域，精准授时至关重要。今天，分享一个基于复旦微FMQL20S400M四核ARM Cortex-A7（PS端） + FPGA可编程逻辑资源（PL端）异构多核SoC处理器的B码对时案例，开发环境如下：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

PL端开发环境：Procise 2023.1

IAR：IAR Embedded Workbench ARM 8.11.2

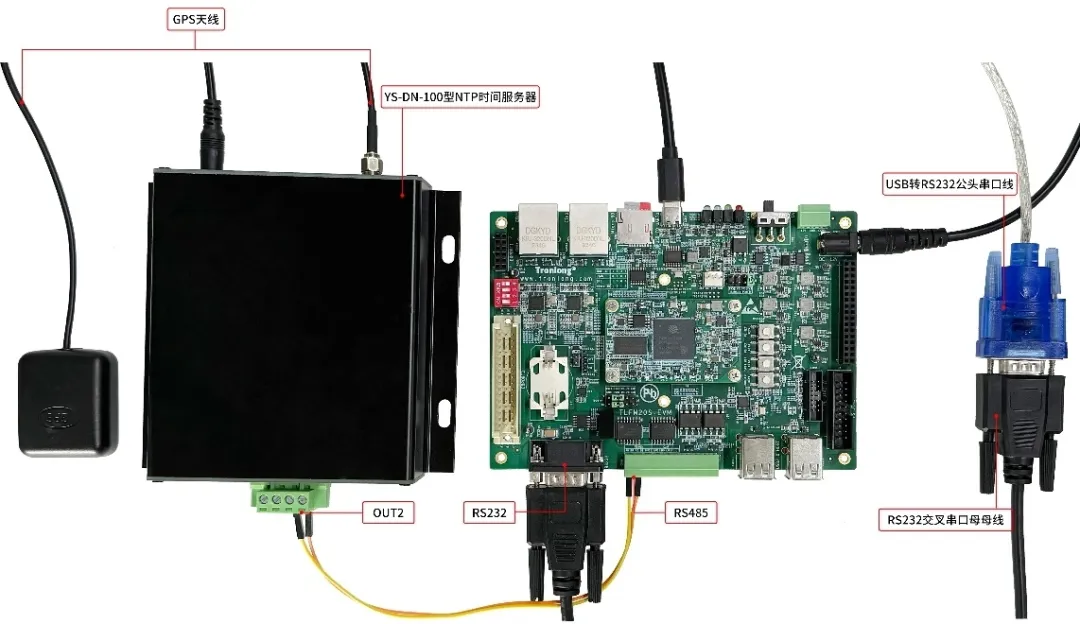

硬件平台：创龙科技TLFM20S-EVM评估板

（基于FMQL20S400M国产平台）

IRIG-B码对时原理

IRIG-B(inter-range instrumentationgroup-B)码是一种时间同步标准，通常用于精确的时间测量和数据同步，广泛应用于电力、通信、航空等领域。

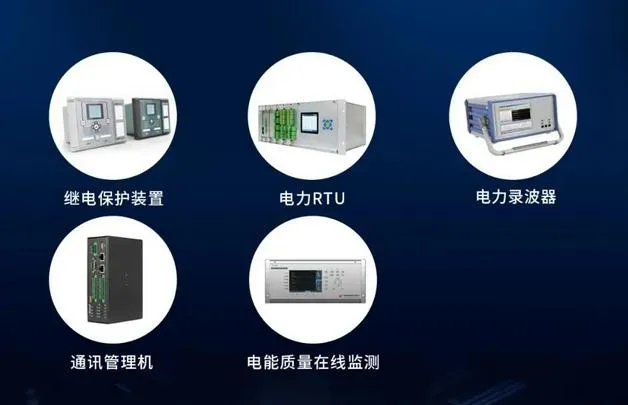

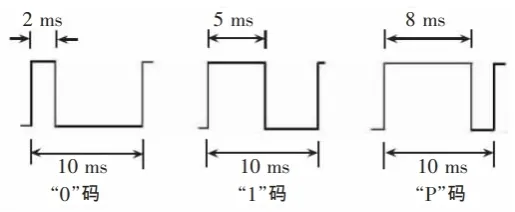

IRIG-B码为每秒一帧的时间串码，一帧串码中包含100个码元，频率为1KHz，即每个码元占用10ms时间。IRIG-B码基本的码元为"0"码元、"1"码元和"P"码元，"0"码元和"1"码元对应的脉冲宽度为2ms和5ms，"P"码元为位置码元，对应的脉冲宽度为8ms，IRIG-B码信息的基本码元的示意图如下所示。

图 1

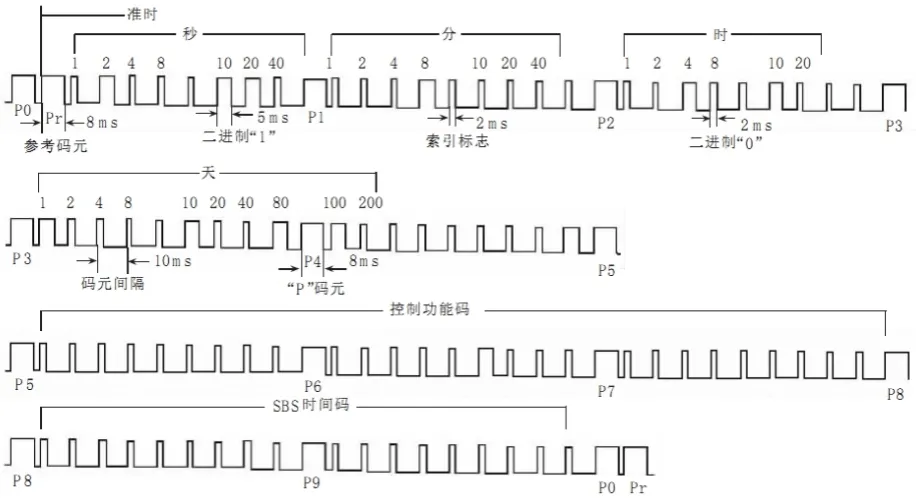

下图为一帧的IRIG-B码脉冲序列结构示意图。连续两个"P"码元表示整秒的开始，第二个"P"码元的脉冲前沿为“准时”参考点，定义其为"Pr"。每10个码元有一个位置码元，共有10个，定义其为P1，P2，…，P9，P0。IRIG-B 码时间格式的时序为秒、分、时、天，所占信息位分别为：秒7位、分7位、时6位、天10位，其位置在P0 ~ P5之间。

通常，从"Pr"开始对码元进行编号，分别定义为第0，1，2，…，99码元，则“秒”信息位于第1、2、3、4、6、7、8码元，“分”信息位于第10、11、12、13、15、16，17码元，“时”信息位于第20、21、22、23、25、26码元，“天”信息位于第30、31、32、33、35、36、37、38、40、41码元。
