judy 提交于

Altera 全新推出 MAX® 10 FPGA 封装新选择,采用可变间距球栅阵列 (VPBGA) 技术并已开始批量出货,可为空间受限及 I/O 密集型应用的设计人员带来关键技术优势。

MAX® 10 FPGA.jpg

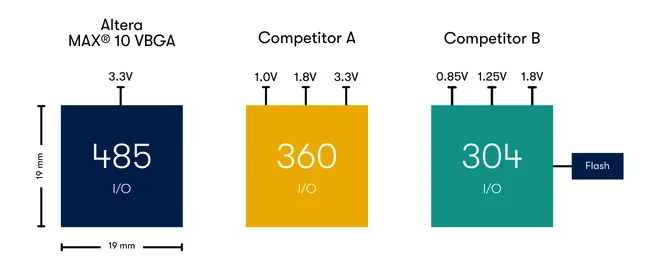

新封装在 19 x 19 mm2 尺寸内提供多达 485 个 I/O,相较于传统的 27 x 27 mm2 方案,封装尺寸缩小多达 50%。若综合考虑同类 FPGA 所需的额外组件(配置闪存或电源),采用 Altera 的新设备还可进一步节省板卡空间并降低成本。


* 来源:基于 2025 年 7 月 16 日公开的

FPGA 供应商产品表

全新 VPBGA 封装的关键优势:

  • I/O 密度更高,尺寸更加小巧(单位面积 I/O 数提升高达 2 倍),提供多达 485 个 I/O;

  • 兼容低成本板卡设计(无需高密度互连技术);

  • 采用标准低成本 PCB 制造工艺并减少 PCB 层数,可实现更加经济高效的集成方式;

  • 采用单电源供电的 VPBGA 封装设备可减少额外电源设备需求,有效降低 BOM 成本并节省板卡空间。

现代电子设计:空间、功耗与 I/O 的平衡之道

从消费产品到数据中心,现代电子领域始终追求在更小物理空间内集成更多功能,同时降低功耗和重量。设计人员经常需要在板卡空间与 I/O 数之间权衡取舍,在边缘计算、工业自动化、便携医疗设备及汽车系统领域尤其如此。

为何选择 MAX® 10 FPGA?

Altera 已将可变间距半导体封装技术从高端产品线延伸至广受欢迎的 MAX® 10 FPGA 家族。

MAX® 10 家族将多项系统功能集成于单个非易失性设备:

  • 多达 5 万个逻辑单元;

  • 片上双配置闪存、用户闪存;

  • 嵌入式 ADC、支持 AI 的 DSP 模块、片上 RAM;

  • 支持基于 RISC-V 的 32 位 Nios® V 软核 IP 处理器。

这些特性可为客户带来诸多益处,包括即时通 (instant-on)、支持故障转移的双镜像、内置 AES 安全功能,非常适合各类应用中低功耗且可靠的紧凑型设计。

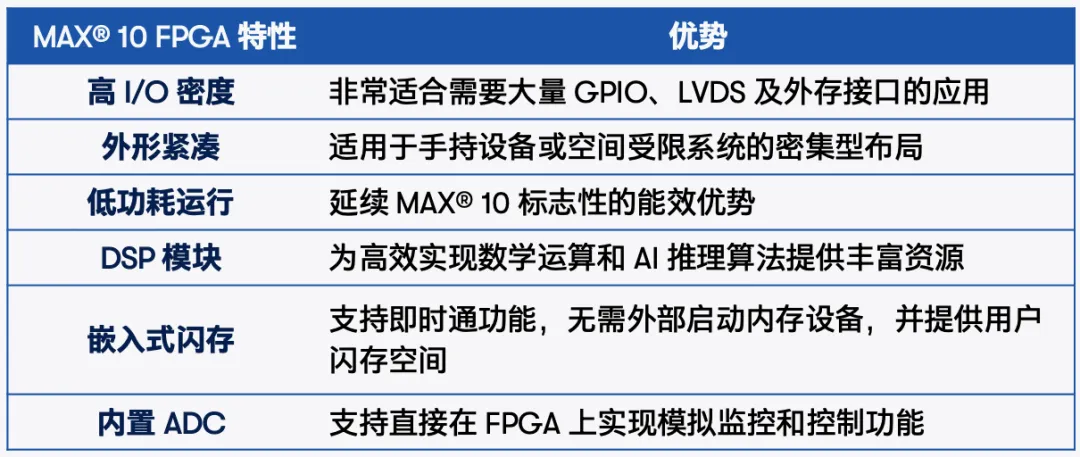

其他主要特性和优势包括:

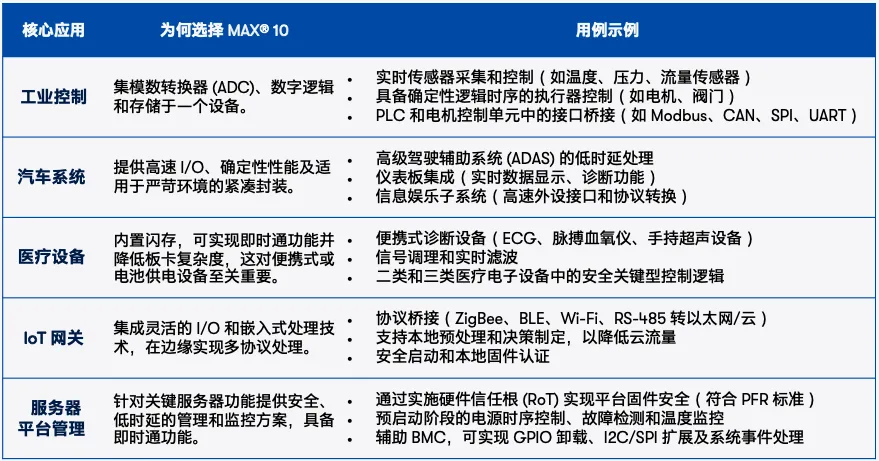

MAX® 10 FPGA 核心应用

MAX® 10 FPGA 核心应用.png

随着市场对紧凑型、高灵活性、高性价比可编程逻辑设备的需求持续增长,这些新设备为工程师提供了突破嵌入式系统设计边界的强大利器。

若您的新项目需要小巧外形、快速上市及高 I/O 数量,可以优先考虑全新 MAX® 10 VPBGA 设备,其在 19 x 19 mm2 封装中提供了更高的 I/O 密度。

新封装设备拥有完善的供应体系与制造支持,至少可持续至 2040 年。

立即使用新封装设备,开启设计之旅。

文章来源:Altera
