作者：电子创新网编辑部
在高端 FPGA 领域，一个长期被默认接受的逻辑正在被反复强化：性能要更强，板卡就必须更大；射频要更快，系统就必须更复杂。
但问题是，当应用真正走向 边缘计算、分布式通信、现场级系统 时，这套逻辑开始暴露出明显的副作用——体积失控、功耗上升、调试周期被无限拉长，最终反而拖慢了系统落地。
瑞苏盈科（Enclustra）推出的 Andromeda XRU30，正是在这一背景下出现的一块“反直觉”产品。它没有继续堆接口、堆面积，而是用 68 × 52 mm 的核心板形态，重新审视高端 FPGA 在真实工程中的价值。

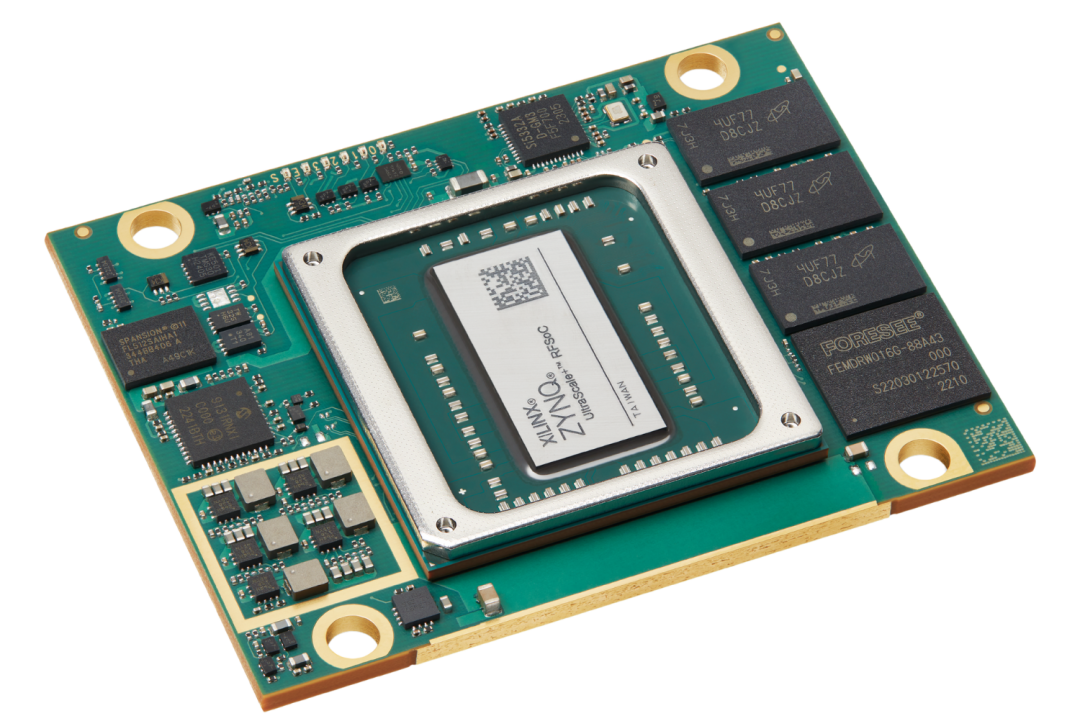

Andromeda XRU30 核心板
当“高性能”开始成为系统负担
放眼当前主流高端 FPGA / RFSoC 方案，可以清晰看到三条典型路线：
传统 FPGA + 外置 ADC/DAC + 模拟前端
架构成熟，但系统链路长、模拟调试复杂，工程高度依赖经验。RFSoC 大尺寸开发板
性能完整、功能齐全，更偏向平台级验证或实验室使用。高度集成、面向嵌入系统的核心板
追求“刚刚好”的性能与尺寸平衡，强调落地效率。
Andromeda XRU30 显然属于第三类。这种选择，并不是性能退让，而是工程重心的转移。
竞品对比：差距不在参数，而在“系统路径”
将 XRU30 与主流方案放在同一张工程视角的对比表中，其设计取向会更加直观。
对比维度 | Andromeda XRU30 | 传统 FPGA + 模拟前端方案 | 主流 RFSoC 开发板（大板型） |
核心架构 | AMD Zynq UltraScale+ RFSoC | FPGA + 外置 ADC/DAC | AMD Zynq UltraScale+ RFSoC |
板卡尺寸 | 68 × 52 mm（核心板级） | 系统级体积较大 | 板卡尺寸大 |
射频路径 | 射频直采直发 | 多级模拟链路 | 直采直发 |
ADC / DAC | 5.9 GSPS / 10 GSPS | 依赖外置器件 | 性能完整 |
系统复杂度 | 低 | 高 | 中 |
调试周期 | 短 | 长 | 中 |
可靠性定位 | 工业级（ECC、宽温） | 视方案而定 | 多偏开发环境 |
典型定位 | 系统核心模块 | 定制工程方案 | 验证/评估平台 |
这张表反映的并不是“谁更强”，而是一个更现实的问题：谁更适合被直接放进最终系统中。
射频直采直发：真正的价值在于“少绕路”
从参数上看，支持 5.9 GSPS ADC、10 GSPS DAC 并非 XRU30 独有能力。
真正的差异在于——它是否被用来系统性简化信号链路。
XRU30 充分利用 RFSoC 的直采直发特性，将射频信号直接拉入数字域，结果是：
大量模拟前端被消除
信号路径显著缩短
噪声与时延控制更加可预测
在 SDR、先进测试仪器、量子计算控制 等应用中，这种“少绕路”的系统架构，往往比单纯堆性能更重要。
工业级可靠性：不是加分项，而是门槛
与部分偏“展示性能”的板卡不同，Andromeda XRU30 从一开始就站在 关键任务系统 一侧：
ECC DDR4
–40 ℃ ～ +85 ℃ 工业级温度
面向长期连续运行的系统设计
这意味着它的目标场景，并非只停留在实验室，而是面向 工业通信、航天、国防、现场级测试设备 等真实部署环境。
在这些领域，稳定不是卖点，而是入场券。
从“卖板子”到“交付能力”的行业转向
XRU30 另一个容易被忽视的信号，在于瑞苏盈科的整体策略。
围绕该核心板，其提供的是 硬件定制 + 嵌入式软件 + 原型与小批量生产 的完整支持。
这反映出 FPGA 行业正在发生的转变：从提供通用平台，转向交付可落地的系统能力。
当竞品仍在强调“板卡有多全”时，另一条竞争维度已经成形——
谁能更快进入应用现场。
一个正在成形的共识
Andromeda XRU30 并不否定大板卡的存在价值，但它清楚地指向一个趋势：在边缘化、分布式、现场化的应用环境中，
紧凑、高集成、工程友好的 FPGA 方案，正在成为主流。
当系统越来越靠近天线、靠近传感器、靠近现场，“做小”，不再是妥协，而是一种真正的工程能力。
这或许正是 XRU30 给行业带来的最大启示：高端 FPGA 的下一步，不在于更大，而在于更接近真实系统。
